Zvárací horák CO2 - MIG/MAG MOST M501 SGRIP 5 m
Kód: 5508305015Súvisiaci tovar
Podrobný popis
Tento zvárací horák je určený na zváranie metódou MIG/MAG.
Horák je chladený kvapalinou a je vhodný na zváranie pri max. prúde 520 A (CO) a 420 A (MIX M21).
Použiť možno zvárací drôt s priemerom 0,80-1,6 mm.

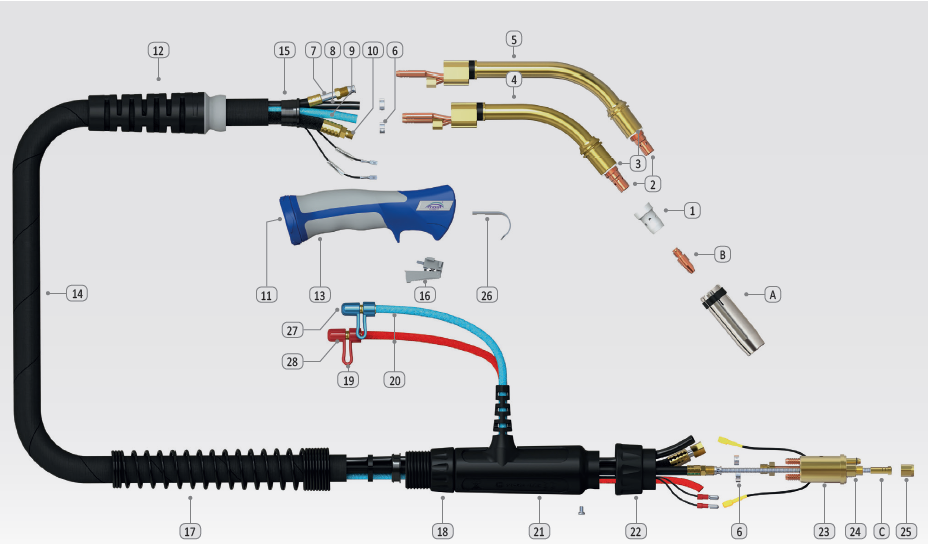

Konkrétne náhradné diely, ako aj rozsyp pre tento typ horáku nájdete na obrázku a v tabuľke nižšie:
| A | Hubica |
| B | Špička M8 x 30 |
| C | Bowden |
| 1 | Difúzor 501 keramický biely |
| 2 | Držiak špičky M501 M6x25/M8x25 |
| 3 | Izolačný krúžok horáku MB 501 |
| 5 | Krk horáku M501 SGRIP |
| 6 | Spona GER 9,5 |
| 7 | Zavádzač bowdenu |
| 8 | Plynová hadica čierna |
| 9 | Modrá hadica 5 x 1,5 |
| 10 | Prúdový kábel 3 m/4 m/5 m |
| 11 | Matica rukoväte UG8008 |
| 12 | Pružina rukoväte 501 |
| 13 | Rukoväť horáka MSGRIP UG2514 |
| 14 | Káblový zväzok kompletný |
| 15 | Kompletná káblová koncovka 501 |
| 16 | Spínač M15/501 |
| 17 | Pružina eurokoncovky M501 |
| 18 | Matica pružiny eurokoncovky M36/501 |
| 19 | Zástrčka rýchlospojky na hadicu (fí 6) |
| 20 | Červená hadica 5x15 Modrá hadica 5x1,5 |
| 21 | Kryt eurokoncovky M501 |
| 22 | Matica eurokoncovky M15/501 |
| 23 | Eurokoncovka pre kvapalinou chladené horáky - kovová časť |
| 24 | O-krúžok 4x1 |
| 25 | Matica bowdenovej koncovky |
| 26 | Závesný hák rukoväte UB 2517 |
| 27 | Zátka červená |
| 28 | Zátka modrá |
Technické parametre:
|
Chladenie : |
Kvapalinou (vodné) |
|
Použitie: |
MIG /MAG |
|
Zaťažovateľ (60% pracovný cyklus) : |
520 A –CO2., 420 A –MIX M 21 |
|
Označenie( typ horáka): |
M 501 |
|
Priemer drôtu: |
0,8-1,6 mm |
|
Koncovka horáku: |
EURO koncovka |
|
Dĺžka horáku: |
5 m |
-
most-horak-mig-mb501-sgrip.pdf (395.9 kB)
-
nahradne-diely-mig-mag-zvaracich-horakov-most.pdf (1.7 MB)
